光學內窺鏡的結構、工作原理及應用
目視檢測并不是只能憑借人眼視力，還可以借助一些檢測儀器的輔助，例如：光學內窺鏡。光學內窺鏡是一種孔探儀器，也稱直桿(硬桿/直管)內窺鏡，將被測表面發出的光通過一系列透鏡傳導至操作者的眼睛內。雖然光線是直接來自于被測表面，但是影像是通過管狀結構間接觀察到的。
光學內窺鏡的結構

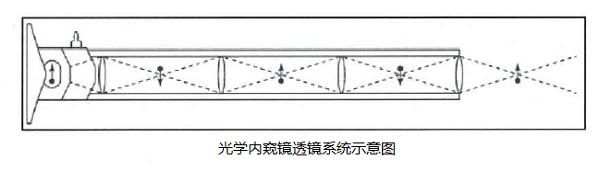

光學內窺鏡的外觀主體是一個細長的桿狀物，其內部結構包括：成像系統、照明系統、鏡體（管狀部分）、鏡身（手持部分）、以及末端組件組成，其中鏡體起到保護套的作用，可以增強整個設備的機械穩定性，內部放置有作為核心的透鏡系統，可以包括物鏡、棱鏡等，為了滿足應用的需求，還可以通過延長管彼此擰接的方式擴展整體長度。下圖是透鏡系統的結構示意圖，也可以看出成像的原理。

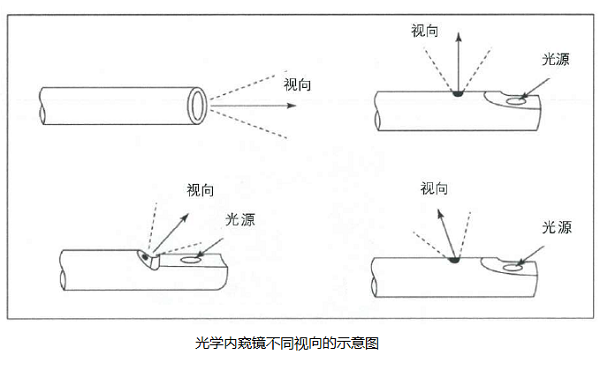

視向和視野都是光學內窺鏡的重要參數，視向是指觀測的方向，視野則描述的是在不移動內窺鏡的前提下可觀察到的區域范圍，通常認為大視野適合大面積觀察，較小視野則更適合觀察微小細節。不同的規格型號對應不同的參數。下圖是不同視向的示意圖。
光學內窺鏡的工作原理
主要是光學成像和傳輸，具體可以將工作原理概述為以下幾個步驟：
1. 將照明光線傳送到待測表面（光源可以固定在鏡體的直管上，也可以采用外部光源導光照明）；
2. 待測表面的反射光由物鏡收集；
3. 反射光通過鏡體內部的透鏡傳輸回來；
4. 操作者通過目鏡或外界觀測設備觀察圖像。
光學內窺鏡的應用
因?yàn)榫哂行∏伸`活、視向可調、全方位檢測等特點，光學內窺鏡擅長檢查狹小空間或復雜孔縫。例如：作為成型工藝的鑄造過程，材料通常以流體狀態澆筑到鑄型空腔中，經由該成型過程得到的鑄件，可能會有工藝相關的不連續性缺陷，而光學內窺鏡可以在鑄件的緊湊結構中，檢查表面不規則、錯型、縮孔、鑄造結疤、未熔合、澆不足、氣孔、裂紋、毛刺等。另外像發動機、燃?xì)廨啓C(jī)、齒輪箱、螺栓孔、以及生產組裝等過程都可以使用光學內窺鏡觀察，在民航、石油化工、水電、風能、機械制造、汽車、船舶等領域都有較多應用。
