工業內窺鏡在燃機電廠透平檢修中的應用
透平(Turbine)是將流體介質能量轉換成機械功的機器，又稱渦輪或渦輪機，是水力發電、火力發電、發電廠、驅動潛水艇、以及天然氣長輸氣泵等的動力裝置。內窺鏡是檢查透平內部狀況的重要工具，像LM2500燃機機組運行4000小時左右就需進行一次內窺鏡檢查（停機8~12小時），而透平是重要檢查對象之一。本文以燃機電廠透平檢修為例，介紹工業內窺鏡在該領域的應用。
在燃機電廠透平檢修中使用工業內窺鏡檢測的主要內容：直觀快捷地發現葉片的高溫涂層剝落、開裂，基體材料缺失、燒蝕，彎曲變形，以及異物打擊傷痕等；還可以針對檢測出的缺陷，測量其尺寸。從而為燃氣輪機排故以及狀態評估提供第一手的可靠數據。

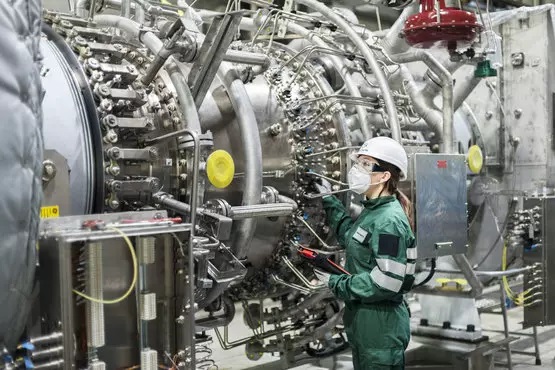

燃氣透平結構比較復雜，包括多級靜葉和動葉，每級又包含多個扇段和葉片。例如一種比較典型的情況：透平部分擁有三級靜葉和三級動葉，順著氣流流動方向分別布置一至三級的靜葉和動葉。以靜葉為例，一級靜葉為兩葉組共18個扇段，36片靜葉，二級靜葉為三葉組，共16個扇段，48片靜葉，三級葉片為4葉組，共16個扇段，64片靜葉。
面對如此復雜的結構，燃機電廠透平檢修工業內窺鏡應具備以下特點：

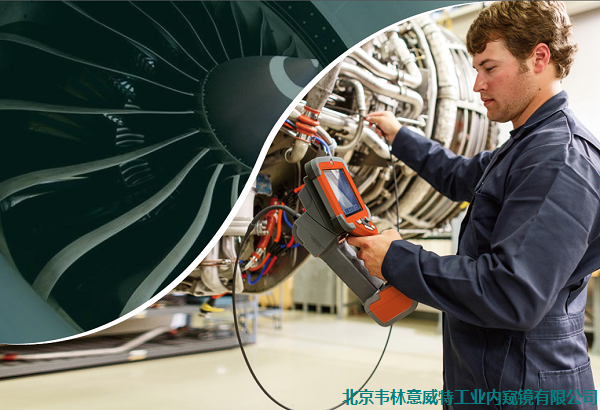

1. 探頭具有出色的導向能力，以方便在透平內部穿繞和徹查。韋林工業視頻內窺鏡 Everest Mentor Visual iQ 通過電控搖桿單手指即可實現探頭前端360°全方位連續彎曲導向，采用伺服電機傳動導向鎢絲進行導向，與手動機械轉輪式導向、手動機械杠桿式導向、半電動半手動的助力式導向等相比較，韋林的純電動導向方式更省力、靈敏、精準。
2. 成像以及測量技術具備過硬的檢測分析能力，能夠快速發現并準確識別缺陷。例如針對葉片涂層缺陷，需要明確是涂層破損還是已經傷及基體材料。韋林工業視頻內窺鏡 Everest Mentor Visual iQ，可以憑借120萬CCD像素高清攝像頭的清晰成像，高效發現并準確識別缺陷；與此同時還可利用單物鏡相位掃描三維立體測量技術的深度圖，通過顏色層次的差別，辨識葉片表面損傷僅涉及涂層還是傷及基體材料。此外，該測量技術還可以測量葉片曲面凹坑深度，自動給出凹坑最深處的準確深度值。這些對于正確評估透平葉片狀況都至關重要。
3. 利用人工智能確保透平葉片檢查的完備性。透平內部的不同級和不同扇段內有多組葉片，采用人工智能技術有助于無遺漏地檢查每級葉片，同時降低人工重復計數的工作強度。韋林工業視頻內窺鏡 Everest Mentor Visual iQ的葉片自動計數功能，使得電廠透平檢查更快捷可靠。
燃機電廠透平檢修工業內窺鏡 Everest Mentor Visual iQ的主要參數：
圖像傳感器：彩色SUPER HAD? CCD攝像頭
像素數：CCD原生像素44萬/120萬
探頭直徑：2.2mm、4.0mm、6.1mm、6.2mm和8.4mm
探頭導向：360oAll-Way?探頭全方位連續電動導向
亮度調節：自動和手動100級可調
探頭工作溫度：-25°C（最低可達-45°C）到100°C（最高可達149°C）
測量功能：可測量葉尖掉角，自動測量曲面凹坑深度及葉片與機匣間隙，還可自動獲取當前測量模式并進行重復測量
軟件圖像控制：負片、自適應降噪、失真校正、暗部增強、照明亮度、覆蓋疊加、色彩飽和度調節等
以上為您介紹了工業內窺鏡在燃機電廠透平檢修中的應用，了解燃機電廠透平檢修工業內窺鏡的更多信息、獲取報價等，歡迎咨詢北京韋林意威特工業內窺鏡有限公司。
