美國韋林進口內窺鏡 XL Detect 產品配置、結構及使用說明
美國韋林進口內窺鏡 Everest XL Detect 系列是功能全面且輕便靈活的可視化檢測工具，CCD成像的清晰畫質以及簡便易用的使用風格，使得其成為制造業、汽車、能源、鋼鐵等行業的檢測利器，在渦輪發動機、汽車發動機、管道、齒輪箱等內部環境的檢測中發揮著重要的作用：發現缺陷、預防故障，幫助企業用更低的維修檢測成本，保障更高的安全水平。本文介紹其配置、結構及使用說明。
Everest XL Detect 產品配置通常包括：Everest XL Detect系列進口內窺鏡、機箱、U 盤、CD 盤、操作手冊、2 小時鋰電池、AC 適配器/電池充電器；可選附件及軟件包括：剛性套管組件、微型可調支撐臂、大支撐臂、4 小時備用電池、肩帶套裝、腰帶套裝、遮陽罩、耳機、鍵盤、VGA 視頻線、車載充電器、便攜式軟布包、觀察物鏡轉接頭、以及菜單定向檢測軟件(MDI)等。

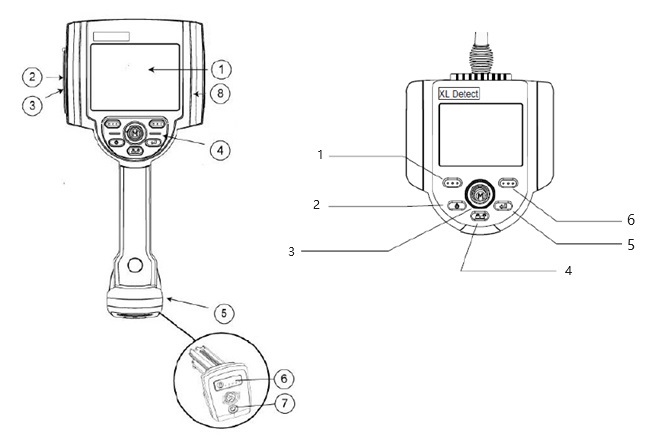

Everest XL Detect 產品結構圖（如下圖左）：
該系列產品包括 XL Detect 和 XL Detect+ 兩個子系列，它們在系統重量和尺寸、顯示器尺寸、防護等級等方面存在細微差別（查看具體參數：XL Detect），但手持機結構圖大體一致，如下圖左。其中各組件分別為：①—LCD 顯示屏；②—USB2 接口；③—2.5mm耳機/麥克風插孔；④—控制面板；⑤—2 小時鋰電池；⑥—電池電量指示燈；⑦—交流電源適配器插孔；⑧—USB 保護罩。
Everest XL Detect 控制面板及使用說明（如上圖右）：
1：激活屏幕上顯示的命令，此按鍵常用于返回上一級菜單；
2：開/關電源、退出菜單，返回到動態圖像；
3：操縱桿?？刂铺筋^導向，按下激活主菜單，重新調整菜單、定格菜單，操作操縱桿左/右/上/下，可以進入菜單和子菜單；
4：導向鎖定控制。松開操縱桿，按下此鍵鎖定探頭彎曲角度；開啟鎖定功能后，再次按下此鍵解除導向鎖定功能。同理，長按導向鎖定鍵啟動視頻探頭復位功能，使導向角度歸零；
5：定格/回車。用于定格屏幕上檢測圖像，也可用來選定某個菜單選項；
6：激活手持機屏幕上的命令，長按進入主菜單，短按進入快捷菜單。
美國韋林進口內窺鏡 XL Detect 是集定性觀察和定量測量功能于一身的工業視頻內窺鏡，功能豐富，輕便耐用，并定期根據用戶和市場需求更新配置，因此本文內容僅供參考，了解該系列產品的最新配置、報價或應用案例，歡迎咨詢北京韋林意威特工業內窺鏡有限公司。
